波高・波向・流速計

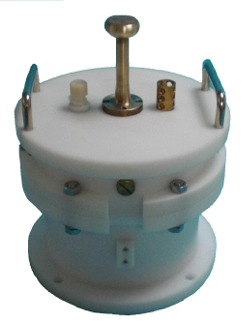

WAVE HUNTER24 WH-601

概　要

波高・波向・流速計（ＷＨ－６０１）は、海底に設置して使用します。水圧センサーによる水圧、電磁流速センサーによる東方成分流速（Ｅ流速）、北方成分流速（Ｎ流速）を、サンプリング間隔（通常：０．５秒）で測定し、測定時間分のデータを、ＳＤカードに収録します。水圧波高による安定した波浪観測が実現できます。サブデータとして水温、方位も測定、収録します。下記の特長があります。

  • ＷＨ－６０１は、パワーオンで測定起動され、パワーオフで測定停止します。ビルトイン処理ソフトが、ＳＤカードに作成した処理結果テキストファイルを、パソコンの“メモ帳”で開いて、測定した波浪データを確認できます。ＷＨ－６０１は、追加購入なしで、データ取得から、データ処理までを完結できます。

  • 付属のソフトで、ＳＤカードのファイルを開くと、生データと処理結果のグラフと表を作成できます。また、取得データの測定日時は、観測終了後に、測定開始日時を指定して、取得データの日時を編集します。エクセルのサンプルマクロも添付されましたので、エクセルでのデータ応用範囲が広がり、利用しやすくなりました。

  • グリーンランプ機能（開発中）は、ＳＤカードへの収録状況や、処理結果をソフトで判定して、取得データの状況を自動的に判定する機能です。観測終了時に、グリーンランプの点灯状態を確認することで、測定データの良否を判定できます。

  • データ処理・通信ソフト（ＭａｇｉｃＰｒｏｃｅｓｓｏｒＫ４．８ｖ２４：別売）で、マスターファイルの測定開始時刻、測定時間、測定間隔を指定して編集と処理ができます。２０分／２０分（測定時間／測定間隔）の標準測定条件のデータを、１分／１分、６０分／６０分、２０分／６０分など、自由に編集し、再処理できますので、同じデータを違った角度で分析できます。

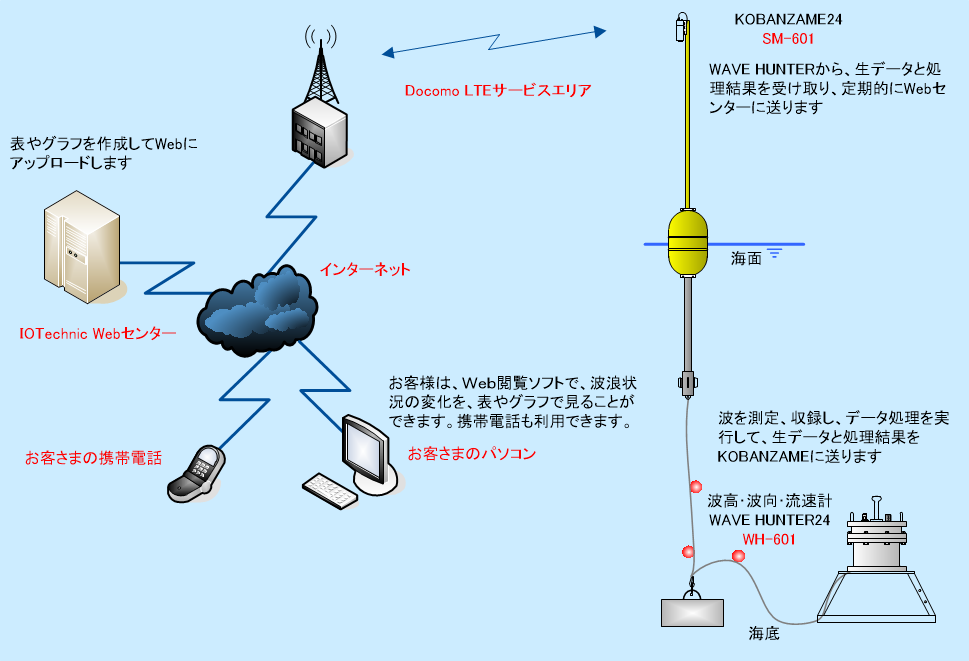

  • 新しいモニタリングサービスは、ＷＨ－６０１、ＳＭ－６０１（別売）、Ｗｅｂサーバーの連携を強化し改良しました。ＷＨ－６０１のパワーオン、ＳＭ－６０１のパワーオンだけで、自動的にWebに処理結果の表やグラフが、アップロードされます。

仕　様

  • 水圧　範囲０～ ７㎏f／ｃ㎡、精度±０．５％、分解能１ｇｆ／ｃ㎡、半導体圧力センサー
  • 流速　範囲±３ｍ／ｓ、精度±１％、分解能１ｃｍ／ｓ、応答速度：４０ｍｓ、Ｘ・Ｙ電磁流速センサー
  • 方位　範囲０～３５９゜、精度±３゜、分解能１゜、ＩＣコンパス
  • 水温　範囲－５～４０゜Ｃ、精度±０．１゜Ｃ、分解能０．１゜Ｃ、白金測温センサー
  • サンプル間隔　１．０，０．５ ，０．２，０．１ｓｅｃ
  • 通信：ＣＯＭポート、通信速度：１２００～１１５２００ＢＰＳ
  • ＳＤカード：２GB～２５６ＧＢ（Ｗｉｎｄｏｗｓフォーマット）

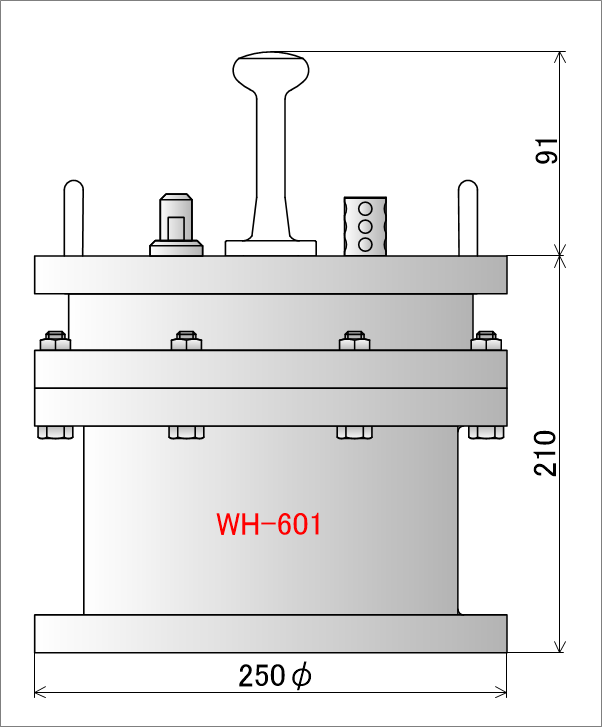

  • 寸法：２１０Ｈ×２５０φ、重量：７．２㎏、材質：ジュラコン

ビルトインMagicProcessorの処理項目

  • 波高（水圧は、ＦＦＴ法で表面波に換算）、波向（共分散法）、流速の計算をします。
  • 波高処理項目　最高波高･周期、１／１０最大波高･周期、有義波高･周期、平均波高･周期、波数、ηｒｍｓ、歪み度、尖鋭度、長周期最高波高・周期、長周期有義波高・周期
  • 波向処理項目　平均波向、主波向、平均分散角、方向集中係数、波峯長パラメータ
  • 流速処理項目　平均流速、平均流向
