波高・波向・多層流速計

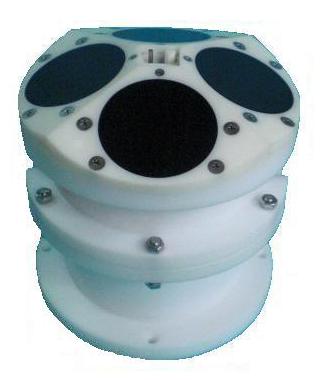

WAVE HUNTER12 WH-508

概　要

波高・波向・多層流速計（ＷＨ－５０８）は、海底に設置して使用します。水圧センサーによる水圧、超音波トランスデューサによる４方向ビーム流速を、サンプリング間隔（通常：０．５秒）で測定し、測定時間分のデータを、ＳＤカードに収録します。水圧波高の安定した波浪観測と、多層流速の観測が同時に実現できます。サブデータとして水温、方位も測定、収録します。下記の特長があります。

  • 最新のＤＳＰでデジタル信号処理を実行し、ノイズに影響されにくいＦＦＴによって、ドップラー遷移周波数を検出しています
  • ＳＤカードには、各層の４ビーム方向の瞬時流速（０．５秒間隔）を収録します。ファイルは、そのままＷｉｎｄｏｗｓでコピーできます
  • 標準の１０分、２０分（各チャンネル１２００、２４００データ）で測定でき、従来の波浪データとの互換性を保てます
  • データメモリにＳＤカード（３２ＧＢまで）を採用しました。データ回収は、SDカードの交換だけで素早く、簡単です。
  • Webワッチサービスなどのモニタリング機能は、ＷＡＶＥ ＨＵＮＴＥＲから、そのまま継承しています

仕　様

  • 流速　±１０ｍ／ｓｅｃ、精度:±２％／ＦＳ、分解能１ｃｍ／ｓｅｃ、層厚０．５，１，２，４ｍ、層数：最大９０層
  • 超音波周波数６１４ＫＨｚ、発射角度２０°、発射方向４ビーム方向、ドップラー周波数検出:ＦＦＴ方式
  • 水圧　範囲０～ ７㎏f／ｃ㎡、精度±０．５％、分解能１ｇｆ／ｃ㎡、半導体圧力センサー
  • 方位　範囲０～３５９゜、精度±３゜、分解能１゜、ピッチ：範囲±６０°、精度±３°、ロール：範囲±６０°、精度±３°
  • 水温　範囲－５～４０゜Ｃ、精度±０．１゜Ｃ、分解能０．１゜Ｃ、白金測温センサー
  • 使用水深５～３５ｍ、測定時間１～６０分、測定間隔１～２４０分、サンプル間隔　１．０，０．５ｓｅｃ
  • 通信：ＣＯＭポート、通信速度：１２００～１１５２００ＢＰＳ
  • ＳＤカード：２GB～３２ＧＢ（Ｗｉｎｄｏｗｓフォーマット）

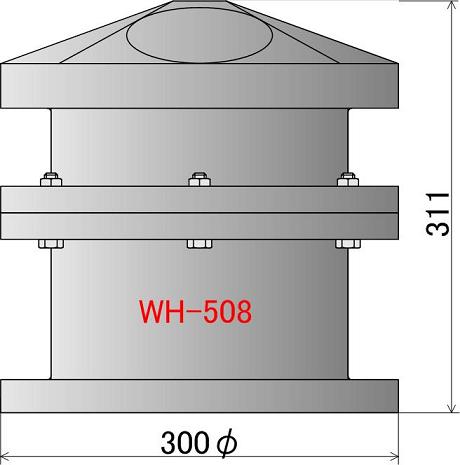

  • 寸法：３１１Ｈ×３００φ、重量：１５㎏、材質：ジュラコン
