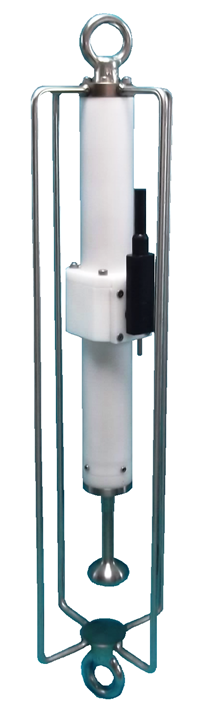

小型電磁流速計
HUNTER JUNIOR24G HJ-603G

概　要

小型電磁流速計（ＨＪ－６０３G　Hunter Junior24Gシリーズ）は、海底や中間層に吊り下げて設置し、使用します。水圧センサーによる水圧、電磁流速センサーによる東方成分流速（Ｅ流速）、北方成分流速（Ｎ流速）を、サンプル間隔（通常：０．５秒）で測定し、測定時間分のデータを、ＳＤカードに収録します。サブデータとして水温、方位も測定、収録します。

  • 測定時間２０分、測定間隔６０分で４０日間、波高・波向・流速の観測ができます。ビルトイン処理機能によってＳＤカードに処理結果ファイルを作成します
  • ＨＪ－６０３Ｇは、パワーオン時に、ネット機能で時計を合わせ、測定起動します。パワーオフで測定停止します。測定起動、停止操作が簡単です
  • グリーンランプ機能は、データの収録や、処理結果をソフトで判定して、取得データの状況を自動的に判定する機能です。観測終了時に、グリーンランプの点灯状態を確認することで、測定データの良否を判定できます
  • 付属のソフトで、ＳＤカードのファイルを開くと、処理結果のグラフと表を作成できます

仕　様

  • 水圧　範囲０～ ７㎏f／ｃ㎡、精度±０．５％、分解能１ｇｆ／ｃ㎡、半導体圧力センサー
  • 流速　範囲±３ｍ／ｓ、精度±１％、分解能１ｃｍ／ｓ、応答速度：４０ｍｓ、Ｘ・Ｙ電磁流速センサー
  • 方位　範囲０～３５９゜、精度±３゜、分解能１゜、ＩＣコンパス
  • 水温　範囲－５～４０゜Ｃ、精度±０．１゜Ｃ、分解能０．１゜Ｃ、白金測温センサー
  • サンプル間隔　１．０，０．５ ，０．２，０．１ｓｅｃ
  • 通信：ＣＯＭポート、通信速度：１２００～１１５２００ＢＰＳ
  • ＳＤカード：２GB～２５６ＧＢ（Ｗｉｎｄｏｗｓフォーマット）

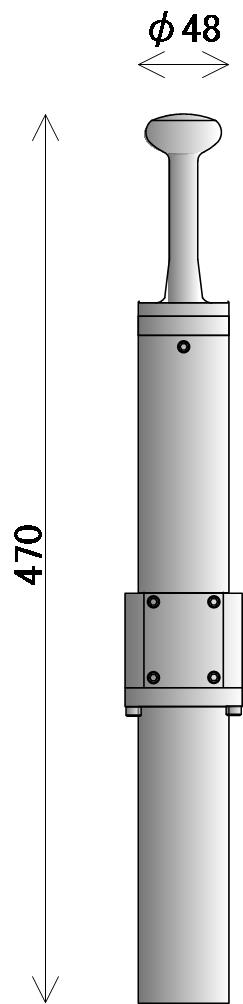

  • 寸法：４７０Ｌ×４８φ、重量：１．１Ｋｇ、材質：ジュラコン

ビルトインMagicProcessorの処理項目

  • 波高（水圧は、ＦＦＴ法で表面波に換算）、波向（共分散法）、流速の計算をします。
  • 波高処理項目　最高波高･周期、１／１０最大波高･周期、有義波高･周期、平均波高･周期、波数、ηｒｍｓ、歪み度、尖鋭度、長周期最高波高・周期、長周期有義波高・周期
  • 波向処理項目　平均波向、主波向、平均分散角、方向集中係数、波峯長パラメータ
  • 流速処理項目　平均流速、平均流向
